Démontage de la Xbox 360

Avertissement

L'ouverture de votre Xbox 360 annulera immédiatement la garantie. Le site TOUT POUR LA CONSOLE ne pourra être tenu pour responsable d'éventuels dommages pouvant survenir durant le démontage de votre console.

Outils nécessaires

• 3 tournevis torx T8 et T12
• 1 petit tournevis tête plate
• 1 paire de pince plate
• Petites "lames" en plastique ou petits tournevis de modèlisme

Retirer le couvercle

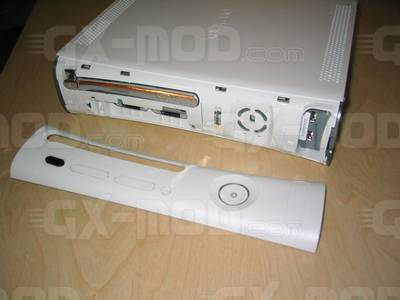

La 1ére étape consite à retirer le couvercle de la console. Pour cela, vous devez commencer par retirer la façade. Regarder l'avant de la Xbox 360 (en position horizontale) et insérez votre pouce dans la trappe protégeant les ports USB. Avec votre autre main serrez le haut et le bas de la façade, tirez la façade avec votre pouce. Sans devoir trop forcer la façade devrait s'extraire.

Retirer l'autocollant M$

Une fois la façade retirée vous devez voir un autocollant Microsoft de couleur argent recouvrant un espace évidé, il va vous falloir l'enlever. Afin de conserver la garantie de votre console, nous vous conseillons de procéder comme cela :
- Placez vos outils comme sur la photo :

- Démarrez le sèche-cheveux en mode Chaud et patientez une dizaine de minutes environ.
- A l'aide du Cutter, faites levier entre la coque et l'autocollant au niveau de la jointure de la coque du haut et celle du bas (point rouge sur la photo ci-dessous).
OU sinon un post-it que j'arrive très facilement à insérer entre la coque et l'autocollant. Au moins t'es sur de pas abîmer la coque. Ensuite y'a plus qu'à faire "glisser" le post-it latéralement pour qu'il s'insère de + en + entre l'autocollant et la coque. Ca l'abime pas et pas besoin de le toucher avec ses doigts.
Ca doit normalement se décoller tout seul! Sinon ne forcez pas, chauffez encore un peu!
Et voilà, l'autocollant est à vous :)

Retirer la grille de ventilation

Une fois l'autocollant retiré, vous découvrirez 4 petits clips reliant la moitié haute de la coque à la partie basse. N'essayez pas de retirer ces clips pour le moment.
Avec prudence, retirez doucement la grille de ventilation sur le côté droit de la console (console toujours à plat et en vue identique à la photo). Vous noterez que la grille est reliée à la fois en haut et en bas du chassis. Regardez à travers les trous d'aération se trouvant sur le dessus de la console pour trouver les points d'attache de la grille de ventilation sur le chassis. Vous devez utilisez soit un petit tournevis de modélisme ou un petit objet metallique qui passe dans le trou d'aération afin d'appuyez sur l'attache et effectuer un léger mouvement de balancier pour qu'elle se décroche. Il faudra faire de même pour toutes les attaches jusqu'à ce que la grille se retire sans forcer.

Pour retirer la grille de gauche, vous devez d'abord retirer le disque dur (sur le pack Premium) en pressant le bouton se situant sur le dessus de celui-ci. Appliquez ensuite la même procédure que pour la grille de droite, excepté que lorsque vous arriverez sur le clips se trouvant au fond vous devrez retirer un morceau de ruban adhésif se trouvant juste au dessus pour libérer l'accès au trou permettant d'insérer votre petit tournevis.

Retirer la coque

Une fois que vous avez retiré les 2 grilles de ventilation, vous avez déjà supprimé le principal mécanisme de blocage retenant les parties hautes et basses de la coque. A partir de maintenant, retournez à l'avant de la console et retournez la console (la partie supérieure de la coque se retrouve sur votre table de travail). En utilisant un tournevis à tête plate faites levier sur les 4 clips reliant la partie haute à la partie basse de la coque. Dès que les clips sont retirés, faites glisser doucement la coque.

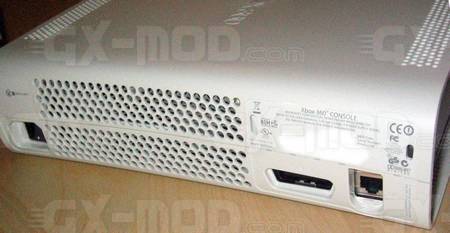

La dernière étape permettant de retirer le dessous de la coque consiste à insérer un petit objet mince et plat dans les petits trous rectangulaires se trouvant à l'arrière. La raison étant d'éviter que l'arrière de la coque du dessous ne se remette en place lorsque vous ferez glisser l'avant de la coque du dessous. Insérez doucement votre "outil" dans chaque trou rectangulaire. Vous devriez entendre un "clic" pour chaque patte retirée. Une fois cela fait, vous serez en mesure de retirer complétement la coque.

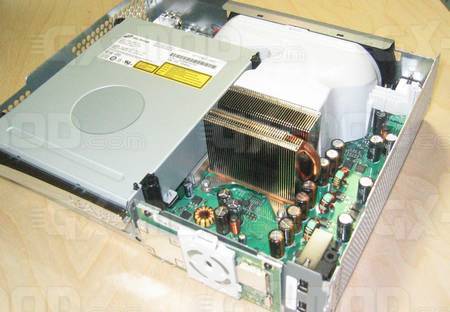

Maintenant vous devez découvrir un "couvercle" retenu par 14 vis couleur argent (dont 6 sont relativement longues). Retirez les vis argent avec un tournevis torx T12. Ne dévissez pas les noires elles tiennent la carte mère. Une fois l'opération terminée, renversez la Xbox 360 sur le côté droit et faites glisser la coque supérieure. Vous devez maintenant voir l'intérieur de votre console.

Démonter le lecteur DVD

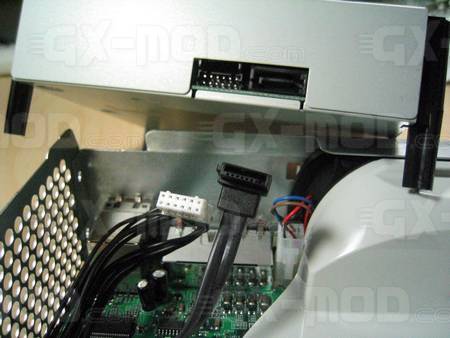

Le démontage du lecteur DVD est on ne peut plus simple puisque contraitement à la Xbox 1, celui-ci n'est maintenu par aucune vis. Levez simplement le lecteur DVD et débranchez le cable d'alimentation ainsi que le cable SATA.

Retirer le bloc de ventilation

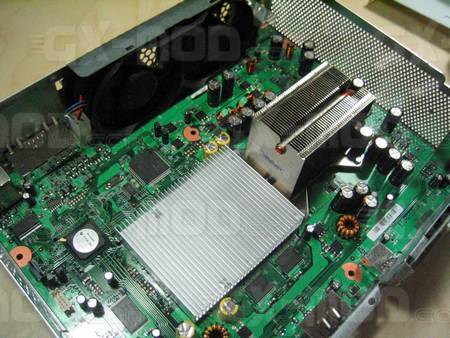

Le bloc de ventilation est maintenu par une bride. Pour le retirer, effectuez délicatement un mouvement de torsion afin de le retirer de la fixation. Vous devez agir avec précaution afin de ne pas casser la bride.

Retirer le module RF

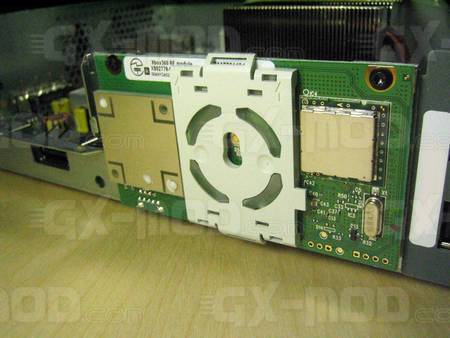

Pour enlever le module RF se trouvant à l'avant de la Xbox 360 vous devez retirer les petites vis noires en utilisant un tournevis torx T8. Retirez ensuite le couvercle en plastique recouvrant la face avant du module RF en déclipsant le haut et le bas de couvercle. Une fois cela effectué vous découvrirez la troisième vis retenant le module RF sur le chassis. Retirez cette dernière vis et procédez à l'enlévement du module RF. Enfin, retirer l'alimentation des ventilateurs et vous pouvez ensuite retirer complétement la carte mère du chassis.
